制冷機組控制系統
本系統共有三套制冷機組，12個冷庫集中控制，每套機組中有兩臺壓縮機，一臺冷凝水泵，一臺冷卻風機。1-8號冷庫根據各個冷庫實時溫度可啟停制冷控制，9-12號冷庫除制冷控制外，還有定時化霜控制功能。
硬件組成：西門子S7 200 smart PLC兩套、西門子10寸觸摸屏一臺、斷路器、接觸器、熱繼電器、中間繼電器、按鈕、指示燈、開關電源、壓力變送器、溫度變送器、熱電阻傳感器等。

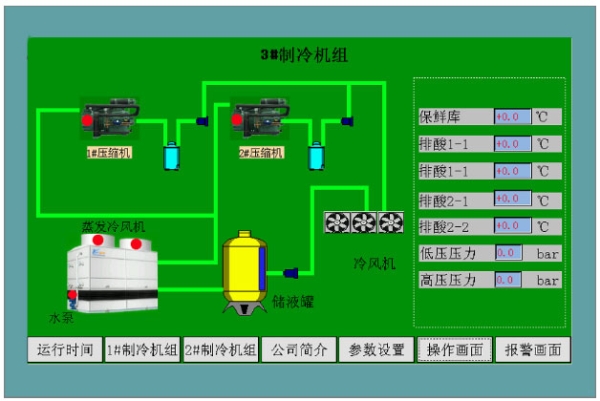

PLC(可編程控制器)是整個系統的控制核心，模擬量計算等各種運算、控制輸出執行功能都通過它來實現；彩色觸摸屏上生成組態畫面形象準確的顯示整個生產流程，實時監控各個壓縮機組中壓縮機、水泵、風機的運行、停止狀態，各個冷庫的溫度等實時數據。
